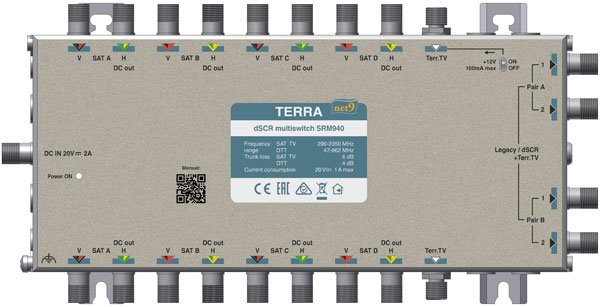

Terra SRM940 multiswitch 2xQuattro/4xWB+TV, dSCR pro 1-4 družice a 32xTV

Terra multiswich řady SRM převádí satelitní signál z konvertoru LNB na signál pro až 32 TV prostřednictvím technologie Unicable/dSCR. Unicable (SCR) je technologie pro až 8 TV po jednom kabelu. dSCR (Unicable II) je technologie pro až 32 TV po jednom kabelu a je zpětně kompatibilní s Unicable, protože prvních 8 frekvenčních pásem je shodných.

Terra SRM940 má dva režimy pro vstupy, které se přepínají instalací odporu/terminátoru R75 na určené místo:

1. Jedno LNB Quattro pro 1 družici (vstupy 1-4)
2. Dvě LNB Wideband H/V pro 2 družice (vstupy 1-2, 3-4)

Vstupy jsou průchozí a lze kaskádovat do dalšího komatibilního multipřepínače.

Terra SRM522 má pak 4 dynamické výstupy. Pro každý můžete použít 1 přijímač bez dSCR (měřák) nebo až 16 dSCR přijímačů (max. součet všech kombinací výstupů je 32 přijímačů). Do druhého modu se přepne automaticky jakmile dostane nějakou instrukci od DiSEqC přepínače.

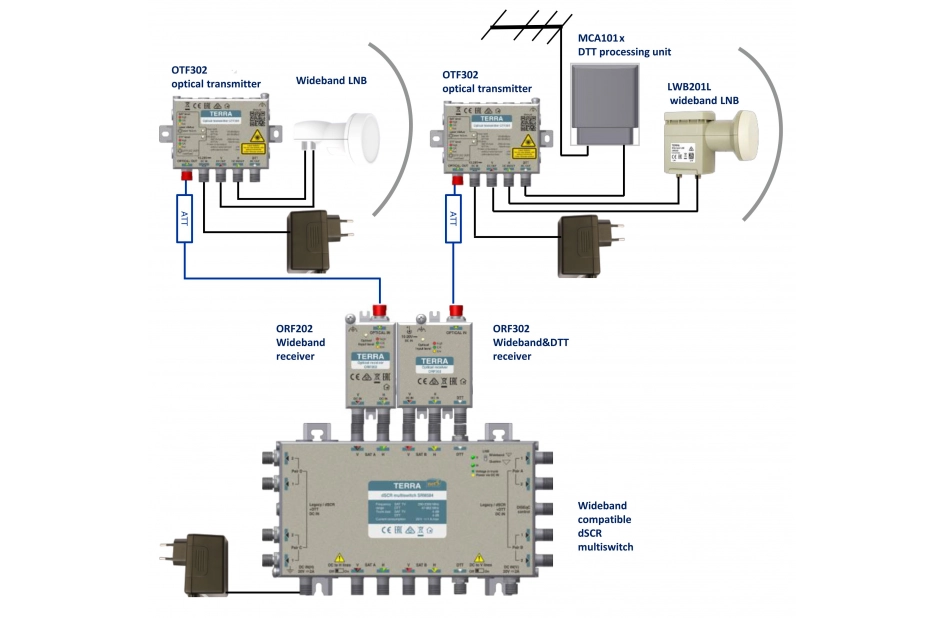

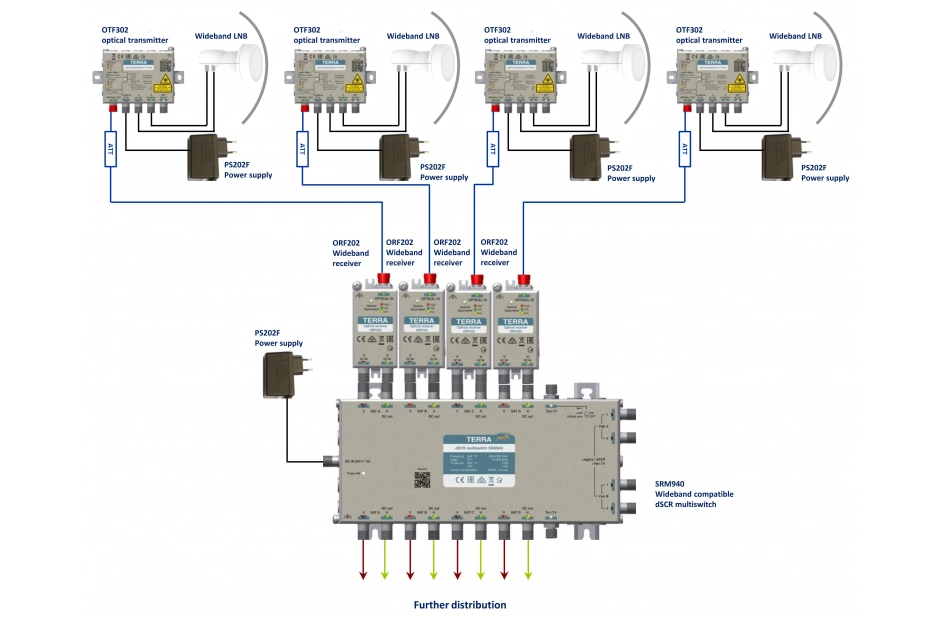

Příklady využití najdete v galerii obrázků.

Doporučené příslušenství:
1. Zdroj PS202F
2. Programátor PC102W
