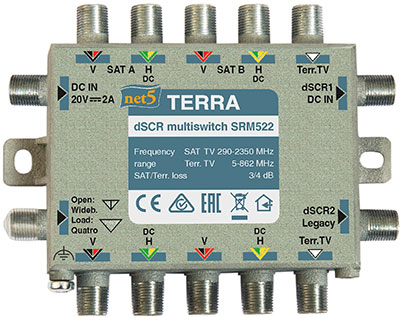

Terra SRM522 multiswitch Quattro/2xWB+TV, dSCR pro 1-2 družice a 32xTV

Terra multiswich řady SRM převádí satelitní signál z konvertoru LNB na signál pro až 32 TV prostřednictvím technologie Unicable/dSCR. Unicable (SCR) je technologie pro až 8 TV po jednom kabelu. dSCR (Unicable II) je technologie pro až 32 TV po jednom kabelu a je zpětně kompatibilní s Unicable, protože prvních 8 frekvenčních pásem je shodných.

Terra SRM522 má dva režimy pro vstupy, které se přepínají instalací odporu/terminátoru R75 na určené místo:

1. Jedno LNB Quattro pro 1 družici (vstupy 1-4)
2. Dvě LNB Wideband H/V pro 2 družice (vstupy 1-2, 3-4)

Vstupy jsou průchozí a lze kaskádovat do dalšího komatibilního multipřepínače.

Terra SRM522 má pak 2 výstupy:

1. První výstup je signál pro až 16 dSCR přijímačů
2. Druhý dynamický. Můžete tu použít 1 přijímač bez dSCR (měřák) nebo až 16 dSCR přijímačů. Do druhého modu se přepne automaticky jakmile dostane nějakou instrukci od DiSEqC přepínače.

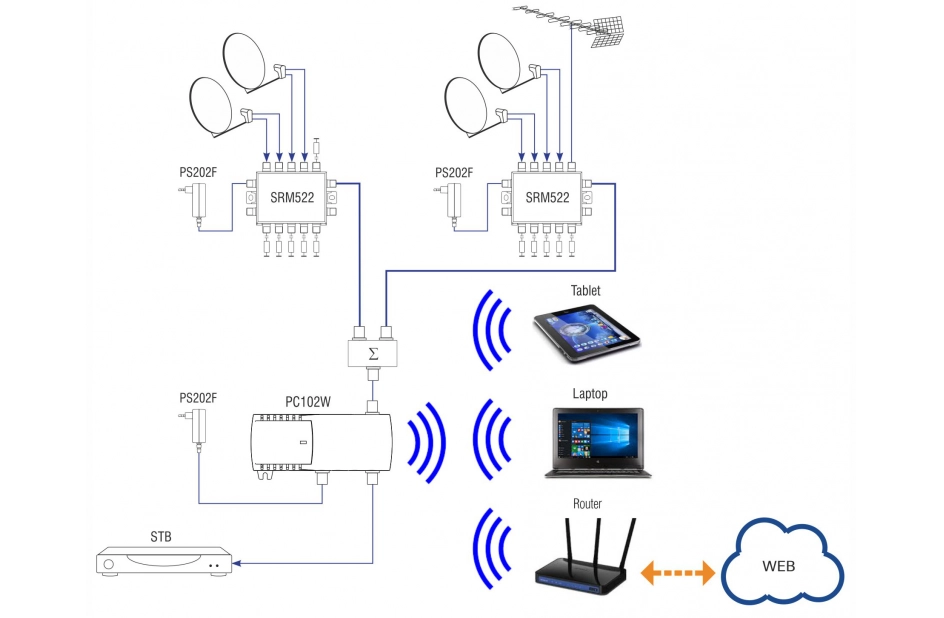

Příklady využití najdete v galerii obrázků.

Doporučené příslušenství:
1. Zdroj PS202F
2. Programátor PC102W
