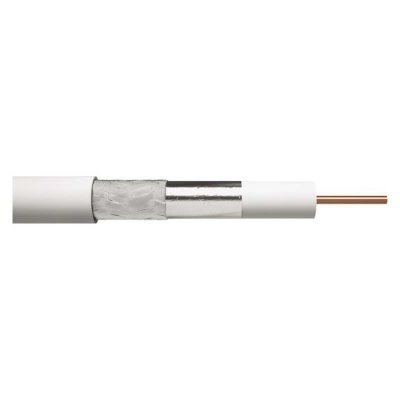

OEM koax. kabel KH21 PVC cívka 500m
Výrobce
TsT
Kód
112074
Part No.
KH21
Dostupnost
Dostupnost na pobočkách
skladem
BRNO
není skladem
PRAHA
Vaše cena bez DPH
10.70 Kč
DPH
21%
Vaše cena s DPH
12.95 Kč
Záruka
24 měsíců
Objednat
Tisk
Parametry
|
Základní charakteristika |
|
|---|---|
| Výrobce | TsT |
| Referenční číslo | KK33A |
| Model | RG-6U/64FA |
| Typ kabelu | C9 |
| Kód kabelu PPC | A025 |
| Kód kabelu Cabelcon | TL101 |
| Kompresní konektory | RG6 5.1 |
| Použití kabelu | vnitřní |
| Záruční doba [m] | 24 |
|
Elektrické parametry |
|
| Impedance [Ohm] | 75 |
| Kapacita [pF / m] | 52 |
| Činitel krácení [%] | 84 |
| Rezistence ve smyčce [Ohm / km] | 30 |
| Účinnost krytí [dB] | 85 |
| Třída kabelu Class | Class A |
|
Útlumy |
|
| Max. útlum 5 MHz [dB / 100m] | 1,9 |
| Max. útlum 50 MHz [dB / 100m] | 5 |
| Max. útlum 200 MHz [dB / 100m] | 8,5 |
| Max. útlum 470 MHz [dB / 100m] | 13 |
| Max. útlum 700 MHz [dB / 100m] | 16 |
| Max. útlum 800 MHz [dB / 100m] | 16,5 |
| Max. útlum 900 MHz [dB / 100m] | 18,5 |
| Max. útlum 1350 MHz [dB / 100m] | 22,3 |
| Max. útlum 1750 MHz [dB / 100m] | 26,8 |
| Max. útlum 2150 MHz [dB / 100m] | 29,5 |
| Max. útlum 2300 MHz [dB / 100m] | 30,8 |
|
Konstrukční parametry |
|
| Typ kabelu RG | RG-6U |
| Materiál vodiče | čistá měď |
| Průměr vodiče [mm] | 1,13 |
| Průměr dielektrika [mm] | 4,85 |
| Materiál dielektrika | PE |
| Typ fólie | Al/PET |
| Stínění | 3x stín. |
| Materiál opletení | hliník |
| Hustota opletení [%] | 55 |
| Průměr pláště [mm] | 7 |
| Materiál pláště | PVC |
| Norma hořlavosti [IEC] | Eca |
|
Transportní informace |
|
| Balení | cívka 305m |
|
Fyzické vlastnosti |
|
| Barva | bílá |
Související dokumenty
KH21D.pdf
KH21D.pdf
Podrobnosti o produktu
KH21D je velmi kvalitní koaxiální kabel, který má vysoký útlum stínění až 100 dB, tj. velmi malé vyzařování a na kmitání jiných signálů. Použít kabel lze jak v anténní i satelitní technice. Díky kvalitnímu stínění není problém se souběhem více kabelů na velké vzdálenosti. Koaxiální kabel KH 21D je vhodný jak pro venkovní, tak i pro vnitřní použití
Technické parametry:
- Vnější průměr: 6,8 mm
- Materiál: PVC
- Vnitřní vodič: 1,1 mm Cu
- Stínění: 1. AL fólie, 2. 128x0,12 AL drátků
- Útlum stínění: 95 dB
- Impedance: 75 ohm
- Činitel zkrácení: 0,80
- Min. ohyb: 70 mm
- Barva: bíla
útlum kabelu 100m:
100 MHz / 5,1 dB
200 MHz / 6,9 dB
300 MHz / 8,8 dB
500 MHz / 12,2 dB
800 MHz / 15,6 dB
1000 MHz / 17,8 dB
1350 MHz / 21,7 dB
1750 MHz / 24,4 dB
2050 MHz / 27,8 dB
