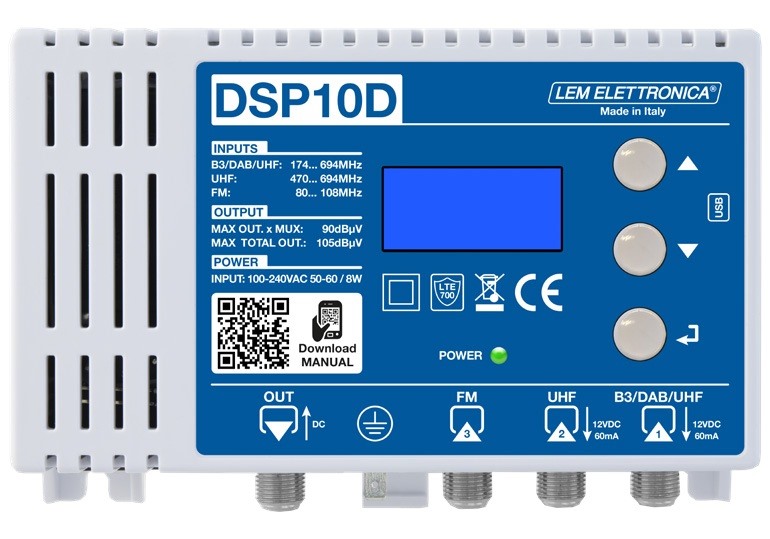

Lem DSP10-D program. zesilovač FM/DAB+UHF/UHF, zisk 60dB/90dBuV, LTE 5G, tlačítka

Programovatelný 3 vstupý zesilovač 55 dB s manuálním nebo aut. laděním a napájením po koaxiálním kabelu je ideální pro instalace v rodinných a společných domech (STA). Výstupní úroveň 90 dBµV s aut. potlačením pásma 5G zajišťuje stabilní příjem DVB-T2 programů..

Napájení zesilovače je možné realizovat přes výstupní F konektor pomocí samostatné napájecí výhybky LEM INS-02, kterou lze zakoupit v doporučeném příslušenství.

Hlavní vlastnosti

•  5 vstupů: 1x FM; 1x BIII/DAB; 3x UHF.
•  Zesílení: 60 dB
•  5ti řádkový LCD displej s tlačítky.
•  Funkce automatického nastavení - ladění.
•  SAW filtry pro potlačení rušení 5G LTE.
•  AGC pro každý kanál zvlášť.
•  32 vysoce selektivních kanálových filtrů s možností kanálové konverze.
•  Napájení zesilovače i přes výstupní F konektor (pomocí samostatné napájecí výhybky).

Programovatelný zesilovač s možností frekvenční konverze kanálů s vysoce selektivními filtry a ve velmi kompaktním provedení. 3 vstupy UHF + VHF/DAB/UHF + VKV FM, společně s vyšší výstupní úrovní vhodný pro individuální a malé TV rozvody DVBT/T2 nebo jako zdroj pro další technologii (např. optické rozvody).

Programování zesilovače

Nepotřebujete žádný programátor! Všechna nastavení můžete provádět přímo na hlavní jednotce pomocí 3 tlačítek na čelním panelu. Hodnoty a nastavení bodou zobrazeny na podsvíceném LCD displeji.

Automatické programování / ladění

Funkce automatického programování skenuje a detekuje signály DVB-T/T2 a každému multiplexu přiřadí jeden digitální filtr.

Programování pomocí PC nebo tabletu/mobilu

Není možné.

Technické parametry

• Počet vstupů: 3 (1x FM; 1x BIII/DAB/UHF; 2x UHF)
• Rozsah vstupních frekvencí FM: 40... 108 MHz
• Rozsah vstupních frekvencí BIII: 170... 230 / DAB 170... 240 MHz
• Rozsah vstupních frekvencí UHF: 470... 694 MHz
• LTE filtrace: 5G LTE700
• Počet kanálových filtrů: 32
• Počet kanálů na filtr: 1
• Vstupní úroveň FM: 35... 90 dBµV
• Vstupní úroveň BIII/DAB: 45... 100 dBµV
• Vstupní úroveň UHF: 45... 90 dBµV
• Regulace zisku FM: -10 / +15 dB
• Rozsah AGC: 40 dB (+15 předzesilovač)
• Selektivita filtrů: 50 dB @1MHz
• Rozsah šířky filtrů: 8 MHz
• Zesílení v pásmu VHF: 50 dB
• Zesílení v pásmu UHF: 60 dB
• Rozsah nastavení výstupní úrovně: 70... 90 dBµV
• Max. Výstupní úroveň: 105 dBµV (IM3 DIN 45004B - 60 dBc)
• Max. Výstupní úroveň při 6 Multiplexech: 90 dBµV
• Zpětný odraz IN/OUT: >10 dB
